Поставка цифровых систем Woodward для паровых турбин

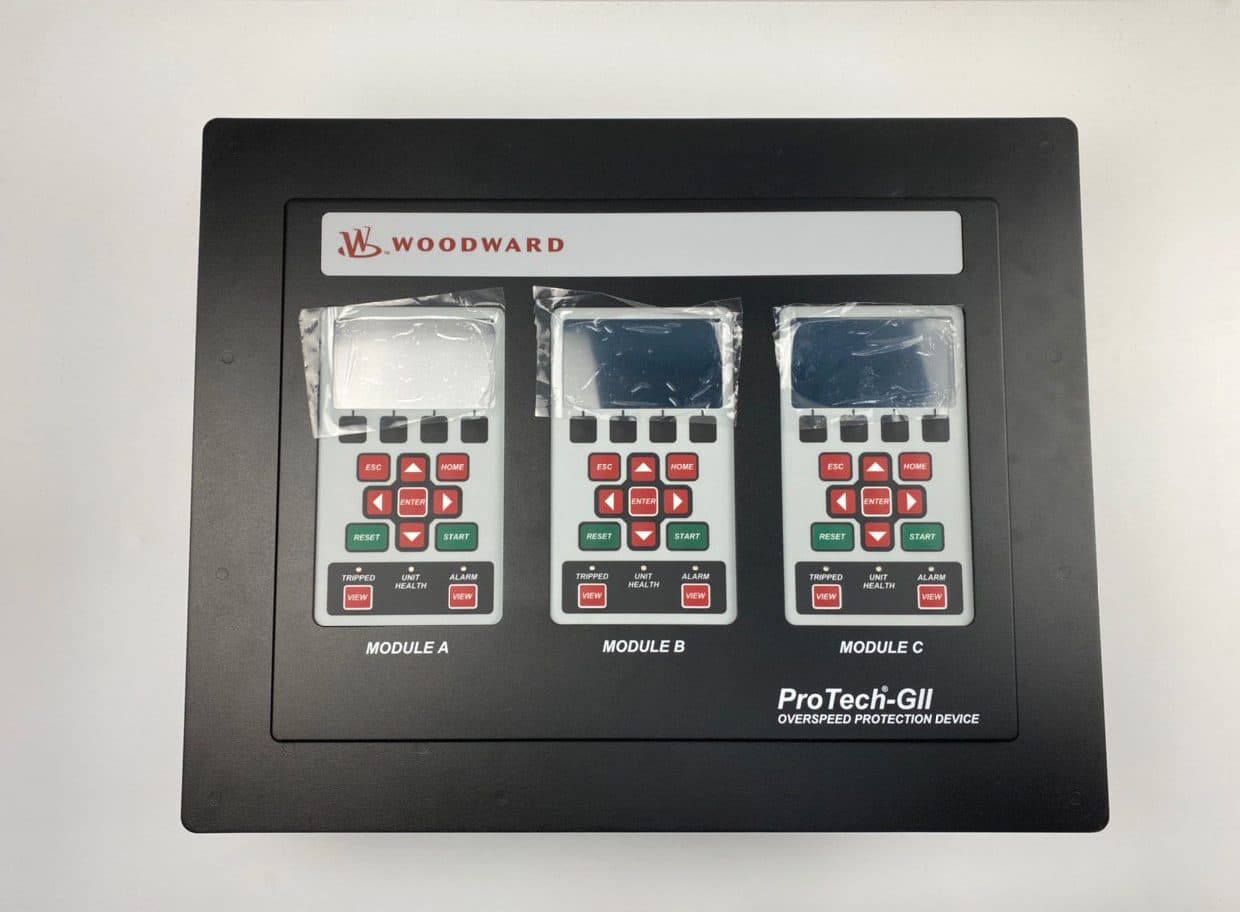

Система защиты ProTech GII

ProTech GII - это цифровой модуль, который предотвращает аварийные ситуации за счёт своевременного отключения турбины при выходе частоты вращения ротора за допустимые пределы. Контроль скорости ведётся с помощью трёх независимых магнитных датчиков: система непрерывно анализирует данные и при превышении порогового значения активирует реле аварийного останова.

Для повышения надёжности реализована логика голосования «два из трёх»: решение об отключении принимается при совпадении сигналов минимум двух датчиков. Такой подход исключает ложные срабатывания из-за сбоя одного модуля и гарантирует защиту оборудования даже при частичной неисправности системы.

Благодаря модульной архитектуре возможна оперативная замена неисправного модуля без остановки всей системы - это существенно повышает эксплуатационную готовность оборудования.

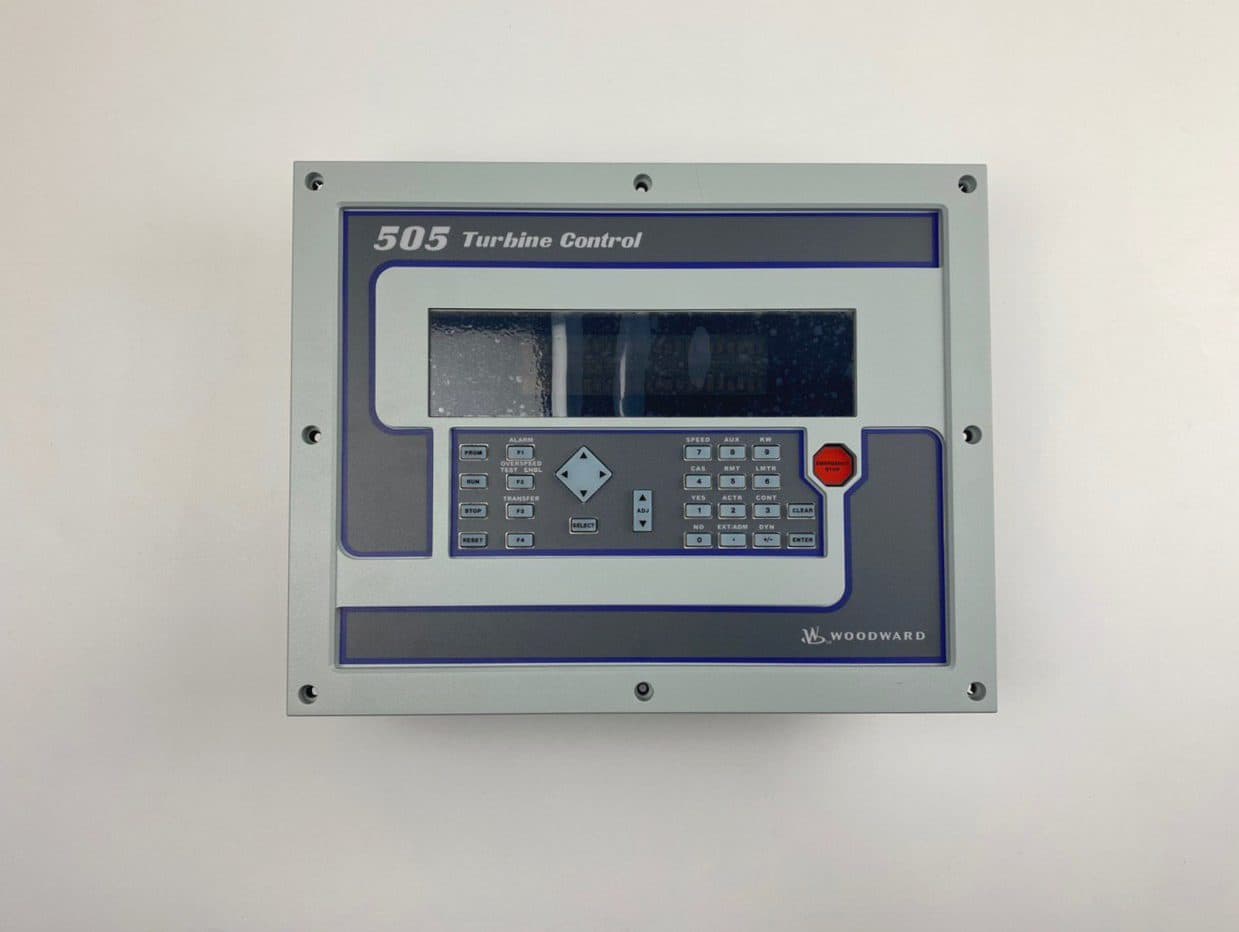

Цифровая система 505XT для паровых турбин

Цифровая система 505XT от Woodward - гибкое решение для управления паровыми турбинами. Благодаря пользовательскому программированию и многоязычному GUI система адаптируется под разные режимы работы, сокращая затраты и сроки внедрения. Её можно использовать как автономный блок либо интегрировать с распределённой системой управления.

505XT управляет одним или двумя дроссельными клапанами и контролирует ключевые параметры турбины - частоту оборотов, нагрузку, давление, расход, мощность и др. При работе с двухклапанными турбинами система одновременно регулирует два параметра, а в неавтономном режиме переходит в режим ограничителя соотношений - и удерживает работу турбины в безопасной зоне, заданной производителем.
